Holzbau

Kö Pavillon

Neubau eines Gastronomiegebäudes in der Düsseldorfer Innenstadt
BauherrRheinisch-Bergische Verlagsgesellschaft mbH
Architekten & RenderingMolestina Architekten, Köln
imagine structureTragwerksplanung
Fertigstellung2018
Fotos© Roland Halbe

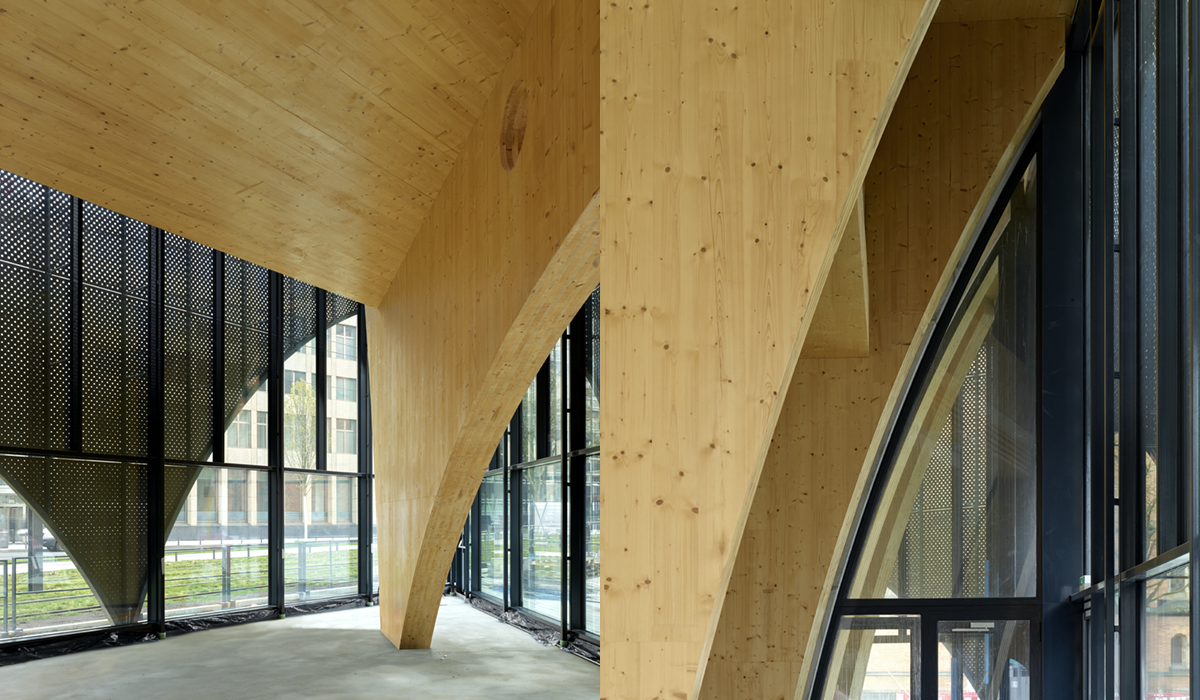

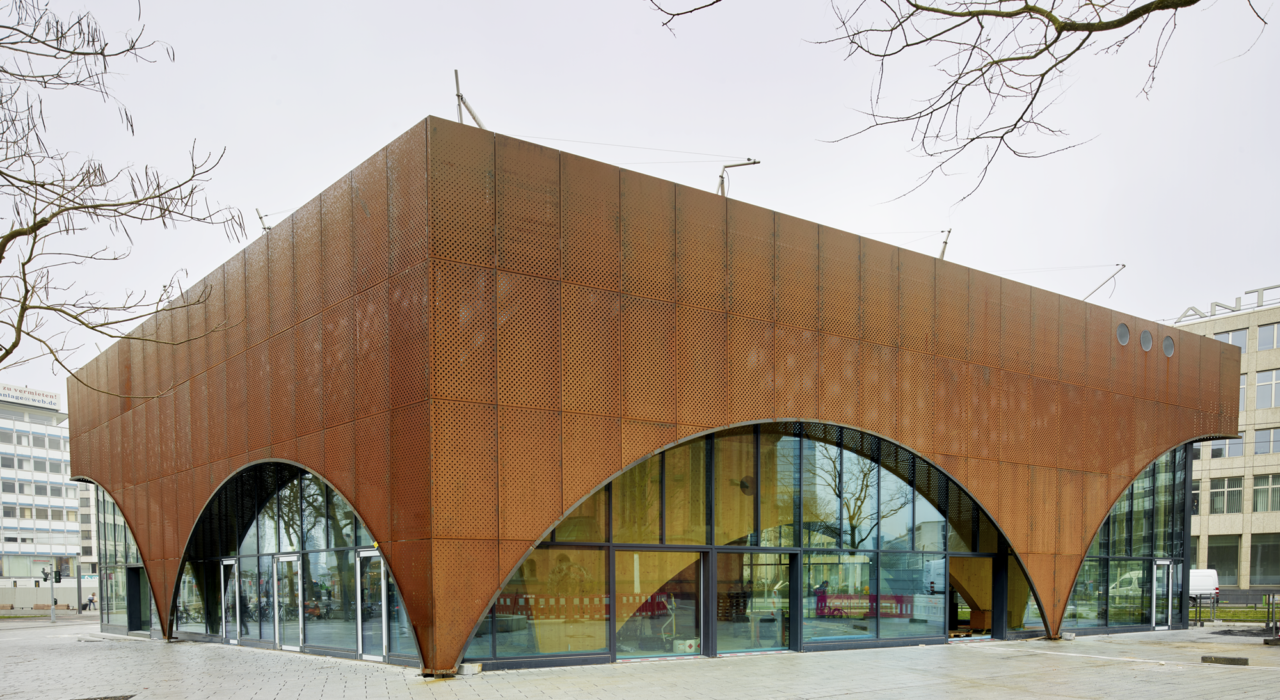

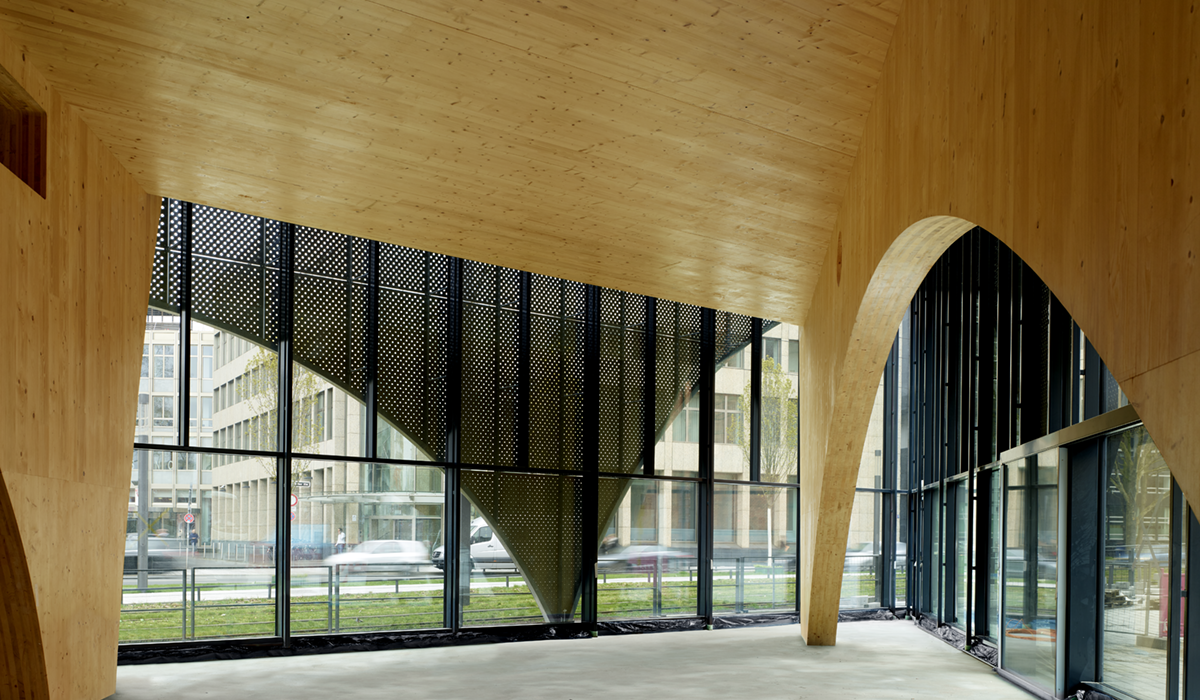

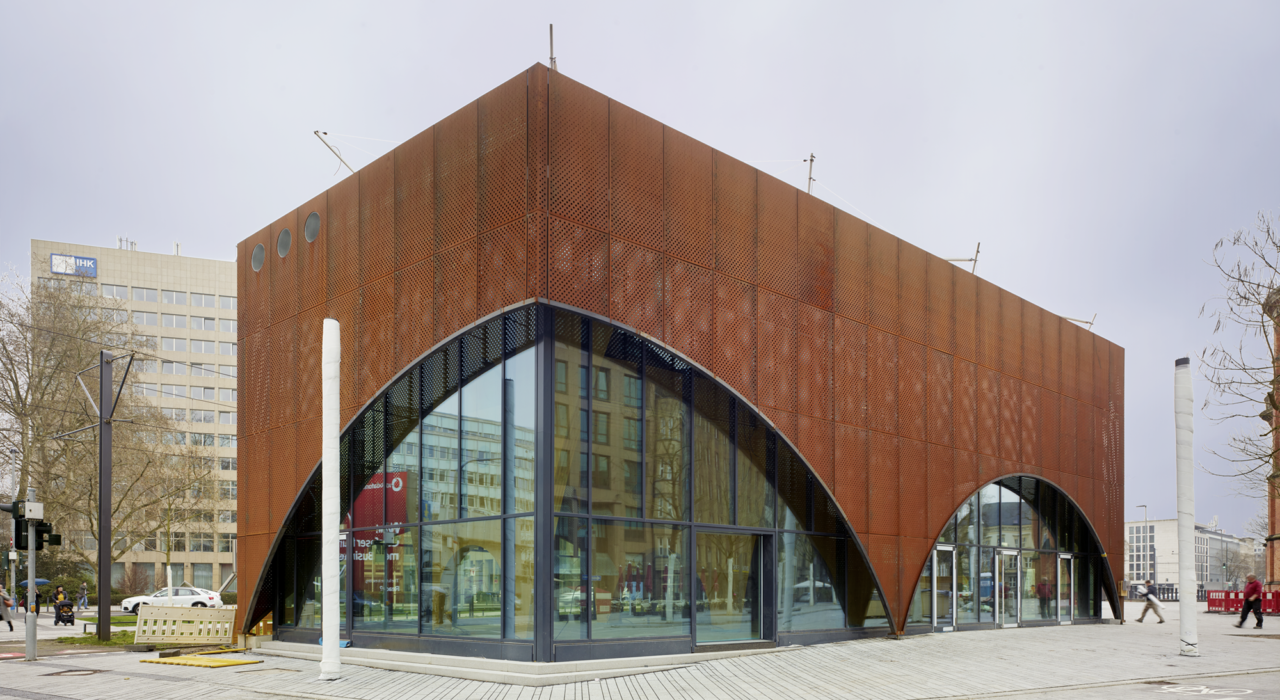

In zentraler Lage in Düsseldorf entsteht ein Neubau für Gastronomie als neuer Tourismusmagnet. Das Gebäude umfasst drei Geschosse, sowie Kellerflächen und begehbare Dachterrasse. Die Unterkellerung und die Bodenplatte werden in Stahlbeton ausgeführt, ebenso wie der Erschließungskern, welcher für die notwendige Aussteilung und Lastweiterleitung sorgt. Bei allen weiteren tragenden Bauteilen handelt es sich um Holzbauelemente. Neben den Holzbalkendecken sind die sowohl statisch als auch gestalterisch dominantesten Bauteile die speziell angepassten Schotten aus Brettsperrholz, welche die Lasten aus der Geschossdecke abtragen. Zentrale Aufgabe bestand darin die Verbindungen dieser Schotten untereinander, durch die Anordnung, mit möglichst geringem Aufwand auszuführen. Entworfen wurde das Gebäude seitens molestina architekten aus Köln. imagine structure leistete auch hier die Tragwerksplanung.

Ferienhaus im Odenwald

Umbau eines Wochenendhauses
Bauherrprivat
EntwurfNKBAK Architekten, Frankfurt
imagine structureTragwerksplanung
Fertigstellung2017
Fotos© Thomas Mayer Archive

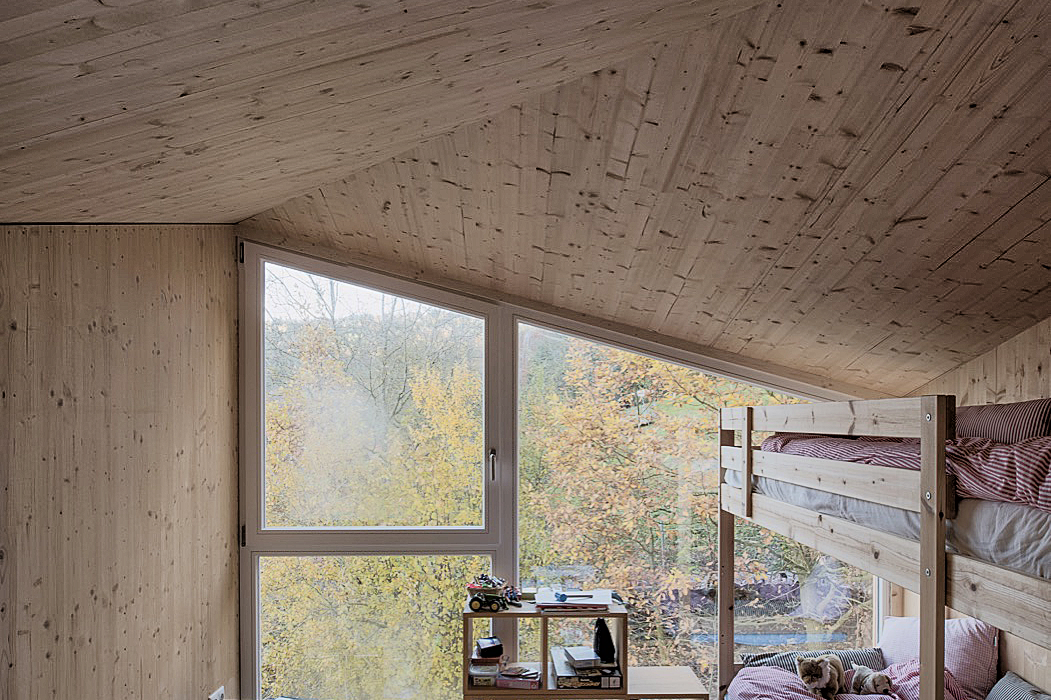

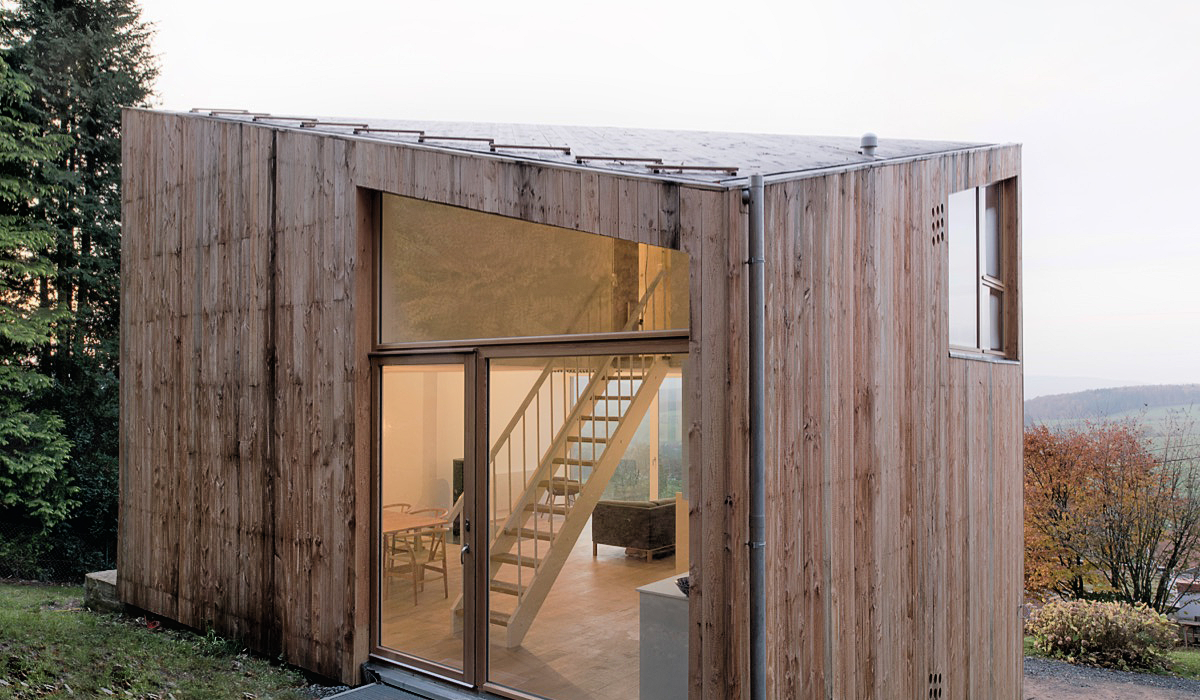

Das bereits bestehende Wochenendhaus sollte umgebaut werden, mit besonderem Hinblick auf Platz und Komfort. Um mehr Raum zu schaffen ohne jedoch den bestehenden Bau maßgeblich zu vergößern, wurde die Fistrichtung des Daches in die Gebäudediagonale gedreht. Die Grundmauern des Erdgeschosses blieben erhalten und es wurden die Außenwände und das Dach durch eine Holzkonstruktion ersetzt.
Durch einen großen Ausschnitt in der Erdgeschossdecke entsteht ein größeres und lichtdurchflutetes Raumvolumen im Wohnbereich. Die auskragende Wohnplatte wird entsprechend der Länge des Deckenausschnitts gekürzt.

DB Schenker

Neubau eines Büro- und Sozialgebäudes
BauherrDB Cargo Logistics GmbH
EntwurfScharrer Architektur GmbH
imagine structureTragwerksplanung
Fertigstellung2016

Auf dem zweckorientierten Betriebsgelände des Auftraggebers DB Cargo Logistics GmbH sollte ein architektonisch ansprechender Bau entstehen, der sich einerseits in das Gebäudeensemble einfu?gt und sich doch zugleich visuell von diesem absetzt. Entstanden ist ein kubischer Sozialbau, der mit handgenieteten Aluminumprofilen bekleidete wurde und an ein bestehendes Gebäude mit Kantinenfunktion anschließt. Der Neubau ist als Holzbau in Holzrahmenbauweise konzipiert. Die Decken sind als Holzbalkendecken umgesetzt und ermöglichen gleichzeitig die Auskragungen im Obergeschoss.

Guga S'thebe Children Theatre

Neubau eines Theaters in Langa, Kapstadt
BauherrGuga S'Thebe, Langa, Südafrika
EntwurfPeter Behrens School of Architecture, Fachhochschule Düsseldorf; Lehrstuhl für Gebäudelehre und Entwerfen, RWTH Aachen
imagine structureTragwerksplanung
Fertigstellung2015
Fotos© Thomas Schaplik

Europäische Architekturstudenten realisieren gemeinsam mit Einheimischen Schülern, Handwerkern und Helfern, im Rahmen ihres Studiums Schulgebäude und Kindergärten in Südafrika. Unter dieser Leitidee sind in den vergangenen Jahren zahlreiche Selbstbauprojekte im Süden Johannesburgs entstanden. Das aktuellste Projekt ist das Guga S’thebe Children Theatre in Langa, Südafrika. imagine structure ist Projektpartner bei diesem Projekt und verantwortlich für den Tragwerksentwurf und dessen Umsetzung.

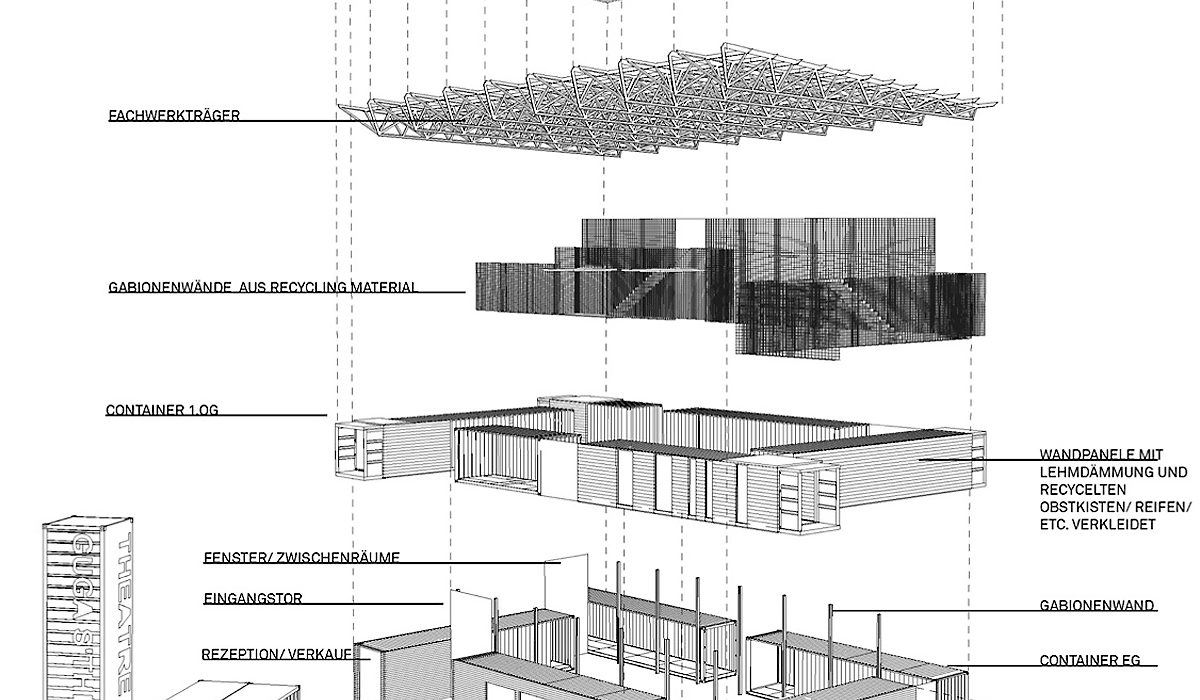

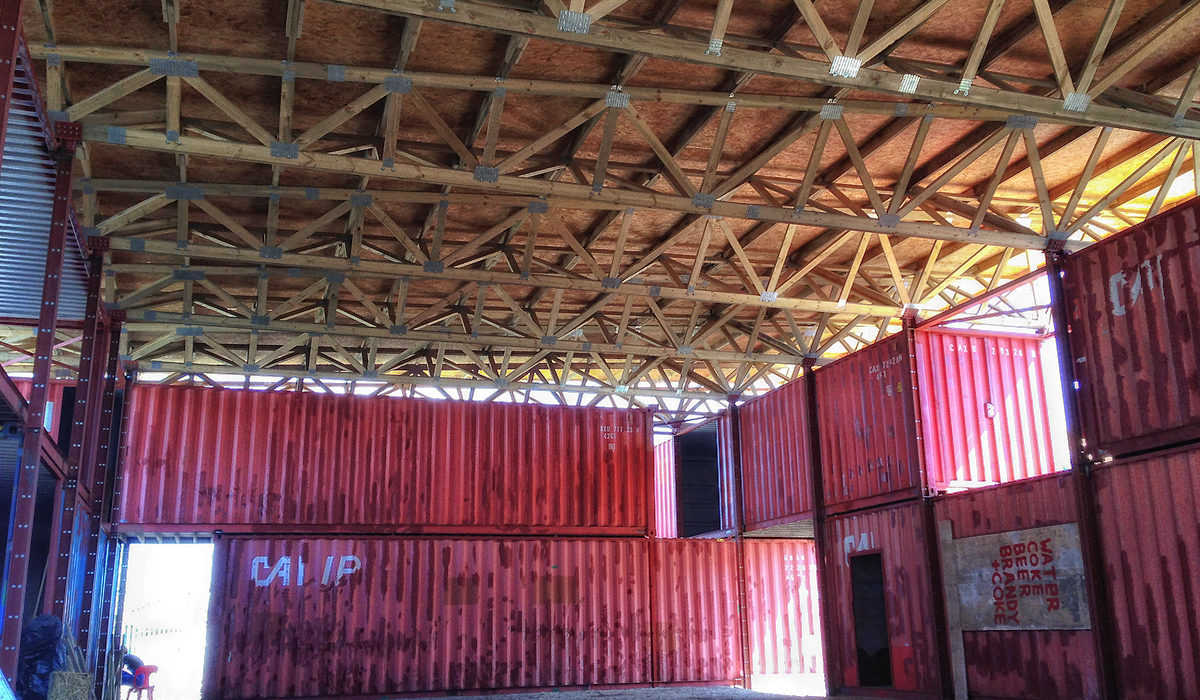

Die zweigeschossige Container-Bauweise unter Verwendung alter Seecontainer mit einem 15 m weit spannenden Dach aus Holzfachwerkträgern bildet den Theaterraum. Nebenräume sind in den Containern untergebracht und werden teils über großflächige Öffnungen der Containerwände zum Theaterraum geöffnet. Das beidseits über die Container auskragende Dach und die geöffneten Containerbereiche werden über innen stehende Stahlstützen getragen.

Kinderhaus Heiligenhaus

Neubau einer Kindertagesstätte
Bauherrpro mobil e.V., Velbert
ArchitektenHEIERMANN Architekten, Köln
imagine structureTragwerksplanung
Fertigstellung2013

Städtebauliches Ziel der Siedlung in welchem das Kinderhaus in Heiligenhaus geplant wurde, ist es ein zukunftsweisendes  Vorbild für ökologische und gestalterische Belange darzustellen. Aus diesem Grund passt sich der Entwurf seitens Heiermann Architekten aus Köln perfekt in die Siedlung ein. Gestalterisch zeichnen sich die einzelnen Gruppen des Kinderhauses in Form von „kleinen Kinderhäusern“ ab, welche sich um einen Innenhof positionieren. Der geschützte Innenhof und die großzügige Außenanlage bieten beste Voraussetzungen zum Spielen für die kleinen und die großen Kinder.
Aus ökologischer Sicht handelt es sich bei dem Neubau um eine Holzbauweise. Die Wände werden in Holzrahmenbauweise mit einem Stützraster von 62,5cm bei einer Materialstärke von 8cm auf 20cm errichtet und die Decken als Holzbalkendecken geplant. Bei dem Dach handelt es sich um ein als Sparrendach ausgebildetes Satteldach.

Kinderhaus Solingen

Neubau einer Kindertagesstätte
Bauherrpro mobil e.V., Velbert
ArchitektenHEIERMANN Architekten, Köln
imagine structureTragwerksplanung
Fertigstellung2013

Bei der Kindertagesstätte in Solingen handelt es sich um einen, von Heiermann Architekten aus Köln entworfenen, zweigeschossigen Neubau. Um den ökologischen Anforderungen des Trägers gerecht zu werden wurde das Kinderhaus in Holzbauweise errichtet, einzig die Gründung und der Aufzugsschacht sind in Stahlbeton geplant. Aus bauphysikalischen Anforderungen ergibt sich in der Außenwand ein Stützraster von 62,5cm bei einer Materialstärke von 8cm auf 16cm.
Die weit spannenden Deckenkonstruktionen bestehen aus Holzbalkendecken in den Gruppenräumen und Brettstapelholzdecken in den Flurbereichen. Eine besondere Herausforderung waren die auskragenden Dachbereiche, die mit Überzügen im Auflagerbereich hergestellt wurden, um weiterhin raumhohe Fenster anordnen zu können.

Kindergarten Zeilsheim

Neubau einer Kindertagesstätte mit Passivhausstandard
BauherrStadt Frankfurt am Main
Architektenmotorplan, Mannheim
imagine structureTragwerksplanung
Fertigstellung2016
Fotos© Fotografie Oli Hege

Nach dem Abriss des ehemaligen Kinderzentrums „Katzenstirn“ in Zeilsheim entstand ein moderner Neubau in Massivbauweise mit Passivhausstandard. Das Projekt ist zweigeschossig und bietet neuen Spielraum, innen und außen, für die bereits vorhandenen vier Gruppen und zwei weitere Gruppen für Kinder unter drei Jahre. Der Grundriss ist z-förmig angeordnet um die Bebauungsgrenzen optimal auszunutzen, wobei die Schenkel jeweils ca. 30 m lang und ca. 10 m breit sind. Die vertikalen Lasten werden zum Teil über tragende Innenwände als auch über FT-Stützen abgetragen. Um die Dimension der Fassadenstützen möglichst gering zu halten wurde ein enger Stützenabstand gewählt. Hierdurch konnte erreicht werden, dass die Stützen in die Passivhaus-Fassade integriert werden konnten.
